Back-thinned CCD area sensor
신호가 약한 스펙트럼을 검출하기 위한 고감도 센서입니다.
이 모델의 주요 특징입니다.
신호가 약한 스펙트럼을 검출하기 위한 고감도 센서입니다.
형광 방출이나 라만 산란처럼 신호가 약한 스펙트럼 측정에 적합합니다.
대상 적용 분야에 맞춰 파장 범위와 광학 분해능을 선택합니다.
특수 광학 시스템을 위한 통합과 맞춤 구성을 지원합니다.
주요 검출기, 신호, 인터페이스 및 기구 사양입니다.
| 파장 범위 | 180~1100 nm급 |
|---|---|
| 검출기 | Hamamatsu S10420-01 back-thinned CCD image sensor |
| 센서 형식 | Back-thinned CCD area sensor |
| 픽셀 수 / 크기 | 2048 × 64픽셀, 14 µm × 14 µm |
| 광학 분해능 | 옵션에 따라 약 0.35~1.5 nm |
| 신호 대 잡음비 | 800:1 |
| 다이내믹 레인지 | 대표값 50,000:1 |
| 적분 시간 | 1 ms–10 s |
| A/D 분해능 | 16 bit |
| 광섬유 커넥터 | SMA905 |
| 통신 | USB 2.0 및 RS-232 |
| 크기 / 무게 | 165 mm × 110 mm × 38 mm / 0.7 kg |
| 전원 | USB |
광학 분해능은 구성 기준의 근사값이며, 파장 범위, 회절격자, 슬릿 폭 및 광학 구성에 따라 달라집니다.
대표 구성을 아래에서 확인할 수 있습니다.
| 모델 | 파장 범위 | 광학 분해능 | 슬릿 |
|---|---|---|---|
| A6704-01 | 200–900 nm | ~1 nm | 25 µm |
| A6704-02 | 200–1100 nm | ~1.5 nm | 25 µm |
| A6704-03 | 180–880 nm | ~1 nm | 25 µm |
| A6704-04 | 180–413 nm | ~0.7 nm | 50 µm |
| A6704-05 | 350–1050 nm | ~1 nm | 25 µm |
다른 파장 범위, 광학 분해능 및 슬릿 크기도 요청에 따라 구성할 수 있습니다.

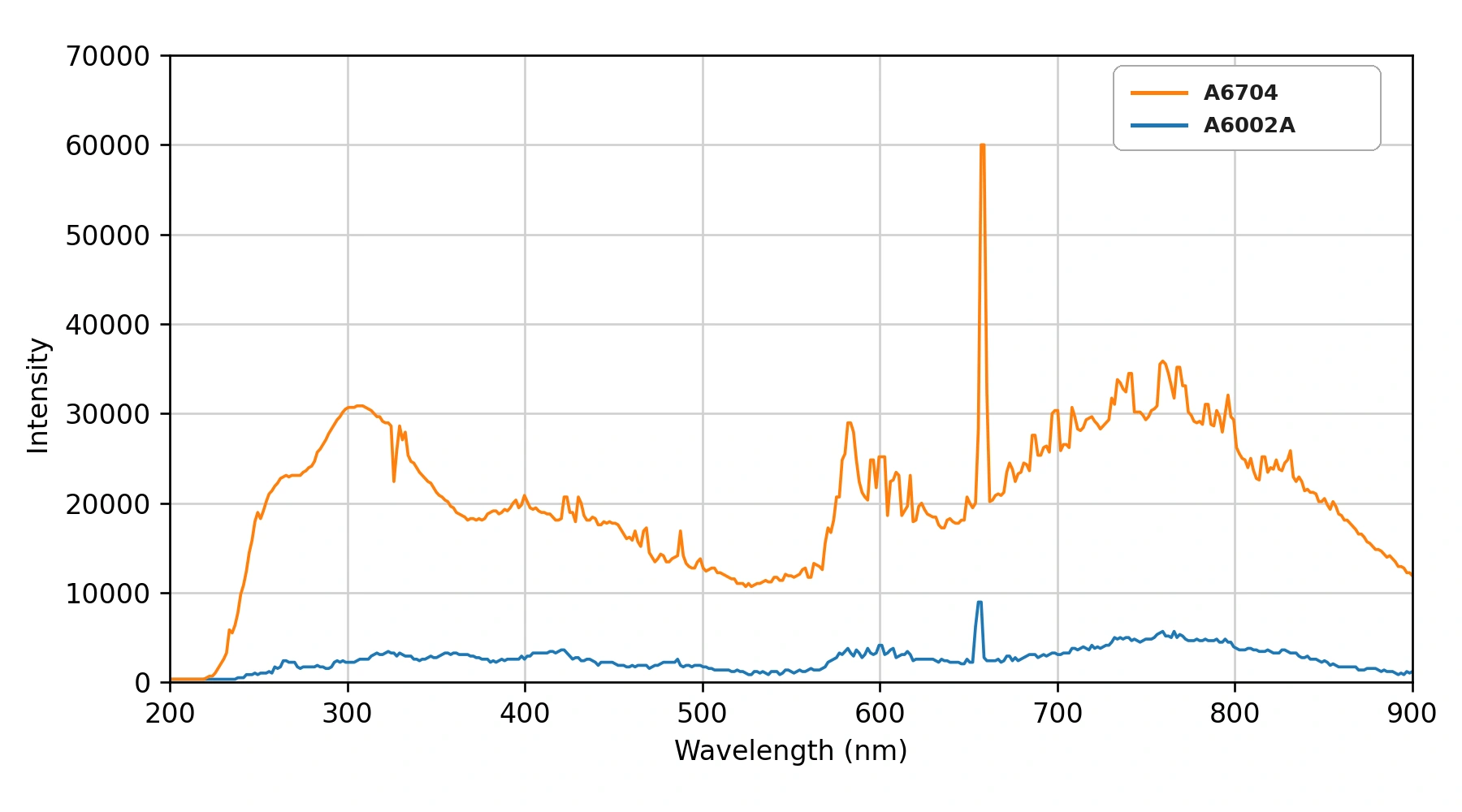

이 대표 신호 비교는 동일한 광학 및 데이터 취득 조건에서 측정했습니다.
이 모델의 대표 적용 분야입니다.
분광기는 광원, 광섬유 및 프로브를 포함한 광학 경로와 함께 구성하면 이해하기 쉽습니다.
파장 범위와 측정 요구사항에 따라 관련 모델을 비교하십시오.
