박막 두께 측정

실용적인 두께 측정을 위한 반사광 기반 TFM 시스템

간편한 레시피 설정과 실용적인 피팅 과정을 통해 박막 두께 측정을 보다 쉽게 수행할 수 있도록 구성했습니다.

VINE TFM 박막 두께 측정 시스템
TFM SERIES

VINE TFM Series 개요

측정 방식반사광 기반 박막 두께 측정
핵심 작업 과정간편한 레시피 설정과 실용적인 피팅 과정을 통해 박막 두께 측정을 보다 쉽게 수행할 수 있도록 구성했습니다.
측정 방식수동 측정, 자동 XY Mapping, 접촉형 측정 및 외부 시스템 통합
TFM 제품 구성TFM-100, TFM-500, TFM-Contact 및 TFM-Remote
모델 선택 가이드

시료와 측정 방식에 적합한 TFM 시스템 선택

시료 크기, 측정 방식 및 장비 통합 필요성을 기준으로 우선 검토할 시스템을 선택할 수 있습니다.

측정 요구 / 방식권장 모델시료 크기 / 취급적합한 용도
수동 시료 측정 TFM-100 표준 스테이지는 최대 4인치 웨이퍼를 지원합니다. 최대 12인치 웨이퍼용 수동 스테이지 옵션이 있으며, 더 큰 크기는 협의 가능합니다. 일반 실험실 측정, 시료 테스트 및 레시피 기반 반복 측정
자동 XY Mapping TFM-500 최대 12인치 웨이퍼와 300 mm × 300 mm 사각 시료를 지원하며, 370 mm × 470 mm 스테이지 옵션을 선택할 수 있습니다. 다점 Mapping, 균일도 검토 및 레시피 연계 데이터 저장
대형, 곡면 또는 설치된 코팅 부품 TFM-Contact 프로브 접근성, 표면 형상 및 고정 조건에 따라 다양한 대형 또는 비표준 시료에 적용할 수 있습니다. 일반 스테이지에 올리기 어려운 코팅 부품
외부 제어 / 장비 통합 TFM-Remote 시료 크기는 고객 측 스테이지, 장비 및 광학 구성에 따라 결정됩니다. 소켓 통신, 원격 운용 및 자동화 작업
공통 사양

TFM Series 공통 측정 사양

공통 측정 사양이며, 실제 적용 조건은 시료 상태, 박막 구조, 광학적 대비 및 측정 레시피에 따라 달라집니다.

측정 방식반사광 기반 박막 두께 측정
일반적인 측정 시간단일층 측정 기준 일반적으로 1~2초
Spot 크기 옵션5× 렌즈 사용 시 약 40 µm, 10× 렌즈 사용 시 약 20 µm이며, Spot 크기는 선택한 렌즈와 광학 구성에 따라 달라집니다.
지원 층 수현재 표준 측정 과정에서 최대 3개 층을 지원합니다.
소프트웨어Lite 포함
PC / Host 연결기본 USB 연결을 지원하며, 원격 제어 또는 장비 통합이 필요한 경우 Ethernet 연결을 사용할 수 있습니다.

참고: 다층 구조는 층 수와 레시피 조건에 따라 추가 피팅 시간이 필요할 수 있습니다.

설치 조건

권장 설치 공간 및 전원

두 시스템 모두 일반적인 실험실 테이블에 설치할 수 있습니다. 아래 값은 최대 소비전력이 아니라 권장 설치 조건입니다.

모델권장 설치 공간입력 전원권장 가용 전력
TFM-100약 1000 mm × 800 mm 실험실 테이블단상 AC 100–240 V, 50/60 Hz(220 V 기본)200 W
TFM-500약 1000 mm × 800 mm 실험실 테이블단상 AC 100–240 V, 50/60 Hz(220 V 기본)500 W
반복 측정 예시

SiO₂ 동일 위치 반복 측정 예시

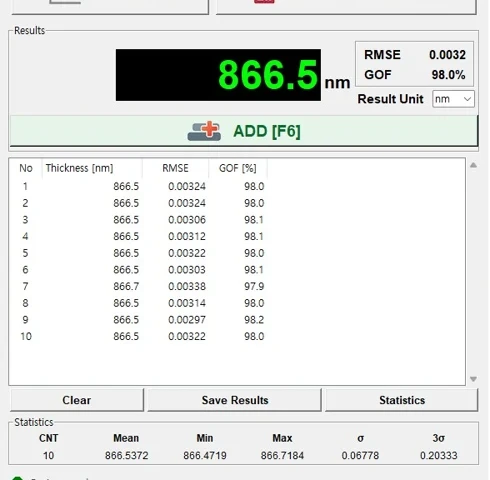

반복 측정 예시로 SiO₂ 기준 시료의 동일 위치를 10회 측정했습니다.

실제 결과는 박막 구조, 기판, 광학적 대비, 시료 상태 및 측정 레시피에 따라 달라질 수 있습니다.

모델 옵션

Standard, NIR 및 XT 모델 옵션

아래에는 대표적인 모델별 범위를 표시했습니다. 실제 사용 가능한 범위는 시료와 레시피 조건에 따라 달라집니다.

모델별 대표 두께 범위

모델파장 범위두께 범위*동일 위치 반복 측정 기준
Standard350–1050 nm15 nm – 100 µm*500 nm SiO₂ 기준 시료, n=10
NIR750–1100 nm1 µm – 500 µm*850 / 1000 nm SiO₂ 기준 시료, n=10
XT1005–1080 nm100 µm – 2,000 µm*2000 nm SiO₂ 또는 투명 기준 필름, n=10

* 시료 상태, 박막 구조, 기판, 광학적 대비 및 측정 레시피에 따라 달라질 수 있습니다.

적용 사례

대표적인 TFM 적용 분야

대표적인 시료 유형과 코팅 구조를 소개합니다. 각 적용 분야 페이지에서 추가 측정 고려사항을 확인할 수 있습니다.
